一、電路系統工作原理
接通外接電源，閉合漏電斷路器，按壓啟動按鈕S2、接觸器KM1閉合，液壓電機M1運轉,液壓油散熱器風扇電機M3同時運轉，液壓系統正常運行；按壓停止按鈕S1、電機M1、M3停止運轉。
按壓正轉啟動按鈕S4、接觸器KM2吸合，電動滾筒電機M2正向運轉，輸送帶正向運轉；按壓停止按鈕S3,電機M2停止運轉；按壓反轉啟動按鈕S5、接觸器KM3吸合，電動滾筒電機M2反向運轉，輸送帶反向運轉；按壓停止按鈕S3,電機M2停止運轉。
照明開關KA1拉出一擋：前燈亮，拉出二檔：前燈、后燈都亮。

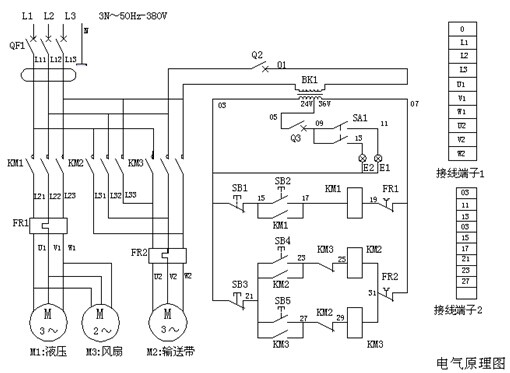

二、扒渣機電路圖

三、電器元件規格

代號	名稱	型號規格	單位	數量
M1	液壓電動機	Y160M-4-  11KW	臺	1
M2	LWT-60電動滾筒	TDY-4KW-0.8-600-320	臺	1
M3	散熱器風扇電機	300FZY7--D     380V160W	臺	1
Q	漏電斷路器	DZ47LE-C50    3P	只	1
KM1	接觸器	CJX2--3210  32A  線圈電壓36V	只	1
KM2、KM3	接觸器	CJX2--1810  18A  線圈電壓36V	只	2
	輔助觸點	F4--11	只	2
K1	熱繼電器	JR36--32    20--32A	只	1
K2	熱繼電器	JR36--20    6.8-11A	只	1
S1、S2	防爆防腐控制按鈕	LA5821——2	只	1
S3、S4、S5	防爆防腐控制按鈕	LA5821——3	只	1
BK	控制變壓器	NDK-300VA  220-380/24-36V	只	1
Q2	斷路器	DZ47-C5   1P	只	1
Q3	斷路器	DZ47-C10  1P	只	1
	接線端子	TD(AZ1)-15A-500V   10位	只	1
	接線端子	TD(AZ1)-30A-500V   10位	只	1
KA	照明開關	JK107	只	1
E1、E2	車燈	24V50W	只	2
